No.211 化粧板の受けに、加工した差（さ）し側の化粧板を繋いでみる件

化粧板の差（さ）す側の加工が済（す）み、実際に受け側と合致するか見定めていく前に、今回の取り付け位置を確認。

光の差し込む方角

それではさっそく脚立を上り、ゆっくりと上部の受け位置に・・・・・



入りませんでした～！！流石に一発で決まるほど甘くはないですよね。ともあれ、載せる部分の加工は『ジャスト』の様でしたので、どのあたりに問題があったか考案中？

どれだけ押してもこれ以上入らない

どうやら、化粧板の幅が１mm程度、厚みがある様で追加の加工を余儀なくされ、４５°の上の載せる為に加工した所を１mm切り落とし。

少し複雑に

その後、同じように受けの部分に載せてみると、４５°のカット部・化粧板と化粧板の繋がピッタリと重なり合いました。

本日はここまで！！それではまた～

ネジ締め前

おしまい

No.210 化粧板の繋手にあたる部分を、受けの形に合う様に、差（さ）す側の加工に挑戦！！

羽目板を抑え込む為に化粧板の加工を進めていきます。ここでの加工というのは、繋ぎ手の部分にあたる、ネジを隠す事と４５°の角を綺麗に見せるの２点の追求となります。

まずは４５°の罫書

受け側との逆になるように、４５°の位置から２５mm伸ばすように線を引き同じ位置で閉じます。


『相手側はすでに取りついいるので、その時のブログのリンク』取り付けの左側。

２５mmはこの様に

角の４５°を決めると、次はネジを隠す為のはめ込み（これを載せる事により、こちら側の固定となる）ので確実な精度を求められる所。

ちなみに、幅が多すぎるとはまらず、少なすぎると角が凸凹になります（汗

数字の書いている所は不要箇所

丸ノコで、最低でも罫書線を踏まない程度に溝を掘り進めます。（緊張

溝を入れる

角に収まること考え、紙やすりでのバリ取りは最小限に留（とど）め、どうにか受けの部分に合うような形状にはなっているはずです。

次回はこれを取り付けて行くところから始めます！！

それではまた～

これでどうだ！！

おしまい

No.209 荒材の長さと、実測した数値が余りにも丁度良かったのでつい・・・・

化粧板に使用する材料を準備をする際に、素材間でのミラクルが発生！！






いつものように材料となる荒材を準備しスケールで測定。

全体

必要な長さを天井の方に向かい実測した数値が、１１１７mmと８１０mmの合計が１９２７mm。

荒材として準備した全長が１９３３ｍｍといった所でしょうか、丸ノコでカットする際に１mmは持っていかれ、両サイドの端は作業前に数ミリカットする事を考えると、物凄く無駄がない材料！！

横に数値・捕捉

荒材に書いてある数字には、『オービタルサンダー』によってかき消されていただきました。

久しぶりの登場

荒材から、化粧板への変革を遂げた所で本日の作業は終了となります。いつもであれば、裏側でさっとやっておく作業ですが、あまりにも数値が良かったのでつい載せてしまいました。

そではまた～

下準備の２本

おしまい

No.208 自作の羽目板を抑え込むように。化粧板の施工２本め入りま～す！！

縁側の小さい天井に取り付けた羽目板を抑え込むように、化粧板を施工の続きとなる繋ぎ手の箇所。

設置する所

一本目の溝と逆になるように加工していくのですが、こちらとしても初加工の物の為、今回は完成まで集中して作ってしまいました。『逆溝はこちら』

最終的にこうなりました

逆側にあたる溝は意外とシンプル。

ネジ取り付け穴まで

溝に入れるだけで、ネジ止めなどはしていない仕様。その為、本気でピッタリサイズで加工が必要みたいです。

違和感はな無いはず！！

こちらは『ジャッキ』さんを出動し、全体がしっかりくっついている状態で、先ほどのネジ穴の所に30ｍｍネジで締め付け。

ネジ締め前

羽目板が手作りな事もあり、部分的に気にならない程度の隙間があるのは、素人ならではな所と目をつむってもらい、本人的には満足できる仕上がりになって来ていると思うところ。


次回は、数値と罫書線を入れた写真を準備できるよう邁進（まいしん）する所存！！


それではまた～

化粧板枠付けまで、あと２本

おしまい

No.207 施工した羽目板を抑え込むように、化粧板を施工

小さい縁側の天井に羽目板を１０枚並べて施工するところまで進み、その流れで壁枠までつくり、ロフトの天井に格子の基礎まで・・・・（正直行きすぎました）

本来ではもう少し早く取り掛かれるはずだった化粧板に入ります。

いきなり出来上がっている

唐突に１本施工できる形状になっていますが、実はかなり前に勢いで作ってしまっていたものが、ようやく日の目を見る事とに。


当時の記事から　　　『１章』・『２章』・『３章』　　『３章』は今回と近い事をしているので、省いてもよかっのかもしれません。

拡大したもの

それでは、『ジャッキ』さんに登場して頂きまして、中央部分を押してみる。

両サイドに隙間

右側の方が隙間における長さがあった為、左側の方に押さえ部分を移動し、作業を進めることに。

隙間の幅と長さ

中央から横にスライドさせ、実際に『グイグイ』押し込むと！！

隙間なく定着

このまま、『スネーク』を使用して締結してしまいます。

ネジは３０mm

更に『ジャッキ』さんに働いてもらい、こちらはネジを締める為の場所付近位の位置を、押し込み場所として陣取ってもらい、ご覧の様に全体が隙間なく『化粧板』してもらうことが出来ました。

次回は部品の新規開拓となりますので、良い仕上がりになる事を祈りながら終了とさせていただきます。

それではまた～

待ちわびた化粧板

おしまい

No.206 ロフトの天井にベースとなる４本！！

ロフトの天井を支える為の部品を取り付け、４箇所の溝に合うように橋渡しする長物を加工。罫書線だけ見ても良く分らない事もあるので、まずは２本ついた状態の全体図から。

仮付け２本

それでは、溝がどのようになっているか見ていきましょう。

まずは左側の端は、受け側の深さが３０mmで加工しているので、４５mmの材料ですので『１５ｍｍ』が乗る方の数値。
　
１８mmは載せてる材料の幅となっています。

数値付き

カットする事で、外れてしまうので確（しっか）りと書いています！！

数字は飛んでいきましたｗ

続いて右側、同じ数値でも問題ないと思ったのですが、あえて奥行きを１８mm→２５mmとることに。


１９mmは何というか・・・・・大人の事情？

数値はこちら

少し窮屈に作りすぎたせいか、幅が入らなかった事もあり、１mmほど追加で加工する羽目に。

数字には消えてもらい

３本目の仮付けを行い、先ほどとは違うアングルからの撮影。

確りはまっています

最後に４本目を仮付けし、ベースとなる天井の柱が準備できましたが、この作業を進めてしまうと、手を付けられなくなっしまう工程がある為、ロフトの天井はこのままで、次回からはまた別の作業に入ります。


それではまた！！

ベースとなる４本

おしまい

No.205 ロフトの天井にあたる部分に、枠材を載せる為の部品を作成する件

ロフトの天井に枠組みを作る為の、対角となる所に『枠木』を載せる為の材料を作って行きます。数値としましては、９７ｍｍ・１８０mm・１８２mm・１８０mm・９７mmとなり、『化粧板の枠作り』の位置と同様。

この位置

罫書線を書いていいるのですが、やはり遠いと見えにくい。

矢印に罫書線

丸ノコで溝を掘ってしまうと、分かりやすい様です。

溝の幅は１８mm

金槌とノミで掘り込んだ後に、紙やすりで仕上げ。
＃１５０番→＃２４０番

最近の中では楽な方

横に入っている先ほどの柱は、割れが入っており両サイドで５mmほどの誤差があるの為、ロフトの位置から１３４０mmの所に来るように振り分け。

右側の確認

同じように左側の確認。

１３４０mmですね

柱の位置からは、少し下がったところに設定した状態で、Cクランプを使い動かない様にしっかりと固定。

Cクランプの近い位置から、順番に固定していきながら、Cクランプを移動させ次々とネジ（５５mm）でしっかりと締結していきます。（天井の落下につながるかも？）







ネジの位置は溝の中に入り込み、その中央にそれぞれ４箇所で固定しました。

それでは本日はここまで。それではまた！！

ネジ見えるかな？

おしまい

No.204 加工ミスにより、リカバリーを行った部品に追加の溝を掘り、仕上げる件

化粧板の内側に枠組みを作成中に、加工ミスにより脱線しましたが、何とかリカバリーすることが出来たので、さっそく続きとなる工程を進めます。


『リカバリー回はこちらから』







いきなり測定の画像からだと分かりにくそうでしたので、少し進んだ所の物を先んじて表示。

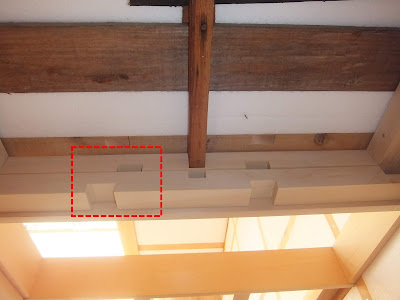

目指すは赤枠の罫書

ロフトの天井の支えを作る為に、それを載せる溝を作るのですが、１８０mm付近が丁度均等に割ることが出来、なおかつ溝掘るのにも邪魔なものが無いようでした。






天井に使う予定の幅木（１８mm）の物を一時的に置き、そこから１８０mm離れた位置に罫書線を引きました。

赤矢印が罫書線

そこから１８mの幅で罫書く事で、溝となる位置が決まる。

左側の溝

同じ要領で右側も追加。

右側の溝

それを仕上げると、両サイドに１８ｍｍ・深さ３０mmの溝が出来上がりました。





橋渡しとしては、『下部の加工』よりも少しばかり複雑な形状になっています。

上部の橋渡し完成

さらに、４５mm幅で深さ１８mmの中側に入る２本も加工していきます。先ほどスケールを当てる時に１８mmの材料を入れて置いた所と合うように、幅１８ｍｍ・深さ３０mmになるように丸ノコでカット。（その後仕上げまで）

丸ノコ加工（左側）

この２本を実際に仮ではありますが、置いてみると！！

溝と溝の幅が１８０mm・１８２mm・１８０mmとなり、天井の柱をはめ込む為の準備が出来ました。

（２m割り振ることが出来なかったｗ）


それでは本日はここまで～

リカバリーの所目立たない・・・はず

おしまい

No.203 作業ミスで溝の位置を間違ってしまいはしたが、破棄するのは勿体ないのでリカバリーしました。

『設計ミスが発覚』してしまい、実際に上下の枠材を横に並べてみた所、罫書線から逆の位置に溝を掘ってしまったみたい。

ずれ箇所

幅を見る限りでは、下の方は数値を見る限りあっているみたいですので、上部の溝を何とかしていきます！！







まずは必要な個所に罫書線を書き。

ここに溝が欲しかった

深さが１８mmになるように丸ノコの刃の出を設定し、切り刻む。

加工を楽に

一度、必要幅を倍に！！

このまま使えればいいのですが（ぉぃ）

残り材の中から、簡単に加工が出来そうな材料をチョイスし軽くサンディング。

すでに馴染んでる？

裏側にダボ専用ドリルで２か所穴あけ後に、ダボマーカーセット。

ダボ準備済み

部品同士のずれが無いことを確認しながら、強く押し付ける。

マーク付け

そこにダボ専用ドリルで穴あけをすると、対象となる場所に必要な穴ができる。

穴位置確保

最後に、『木工用ボンド』を塗布しCクランプで押さえつけて置き、固定されるまで待とことに・・・・・

それではまた～

締結中～

おしまい
