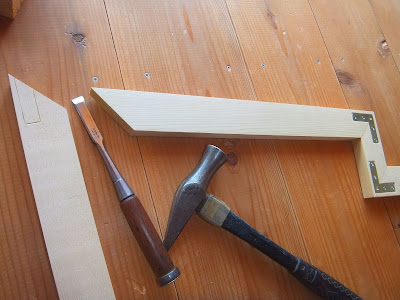

| 四角枠が連結の３か所目 |
本日もよろしくお願いします！！
LEDシールライトに並列する材料を両サイドでネジで仮付けした際、中央部分がたわんでしまっていたので、心持たないのですが中央にだけＴ型金具を取り付ける為の溝を作成し、連結となる３か所目の45°カットのＬ字の金具の取り付け溝も作っていきます。
 |
| 溝つくりをする３つの材料 |
LEDシールライトに並列する材料と連結する方の材料は、加工する反対の面がフラットな形状になってい事もありＬ字の金具罫書き線を書いた後ですんなりと、深さ２mmの溝を加工することが出来ました。
 |
| Ｌ字の金具の罫書き線 |
 |
| ２mmの深さで加工 |
問題は連結して締結してしまっている方の溝加工で、後ろ側が複雑なためこのままノミで彫り込むとすると変な方向に力が入り加工できません。
そこで、普段いろいろな加工に登場するボロボロの角材を２か所の連結に乗せるように加工しました。
 |

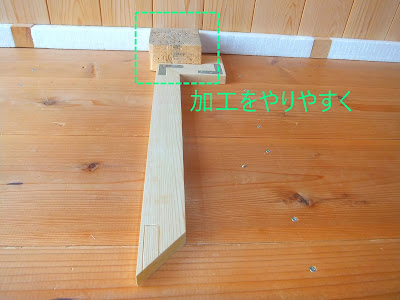

| 加工をやりやすく（角材位置） |
最後にLEDシールライトに並列する材料の中心を出して、Ｔ型金具を出来るだけけ材料の真ん中に配置して罫書き、ネジを固定する穴を１か所だけ外側に出しました。
この、Ｔ型金具は裏側に配置されるので隠れて見えなくなり、取付穴となる部分も現段階ではどうなるか分かりませんが、うまく隠れてくれるはずです（笑）
それでは本日はここまで～
 |
| 長い材料の中心にＴ型金具 |
おしまい
