No.513　【LEDシールライトを設置　④　】　２か所目の連結箇所へのＬ字の金具を取り付ける溝の作成と、45°のつなぎを木工用ボンドも用（もち）いて締結まで




２か所目の連結箇所へのＬ字の金具を取り付ける溝の作成と、45°のつなぎを木工用ボンドも用（もち）いて締結
連結まえの枠（配置図）







本日もよろしくお願いします！！






初めの連結の曲がり角から２番目の45°となるＬ字の金具位置、外側の角から５mm離れた位置にＬ字の金具を置き金具の外周をなぞる事で、溝の加工する場所を確定していきます。







２か所目の連結箇所へのＬ字の金具を取り付ける溝の作成と、45°のつなぎを木工用ボンドも用（もち）いて締結

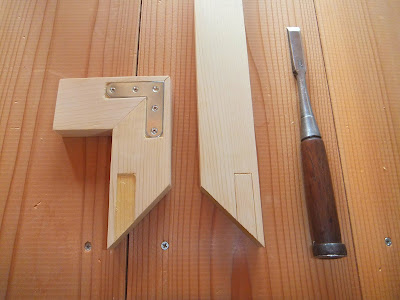

つなぎ目はネジを打ちません・金具位置（下）







一つ目の角を仮止とは言えＬ字の金具で固定している為、前回のようなCクランプで固定しながらの溝を掘りを必要としない所は楽が出来ます。







２か所目の連結箇所へのＬ字の金具を取り付ける溝の作成と、45°のつなぎを木工用ボンドも用（もち）いて締結
溝加工へ









溝の深さはＬ字の金具の厚みと同じになるので、深さとしては２mmを目指して張り込みます。

（それほど深くはないですね）









２か所目の連結箇所へのＬ字の金具を取り付ける溝の作成と、45°のつなぎを木工用ボンドも用（もち）いて締結
深さ２mmとなるＬ字の金具の溝








残りの右側の溝を掘り終えたところで、45°でカットした２か所を木工用ボンドとＬ字の金具の締結をもって、確実に固定していきます。





２か所固定を一度にする理由としては、ただ単にCクランプで固定する時に１つのCクランプで２か所同時に、しかも『複雑なことは一切ない締め込みで木工用ボンドの硬化を待てる』そのような事もあり、下の写真のような状態で待機しています。

それでは本日はここまで！！








２か所目の連結箇所へのＬ字の金具を取り付ける溝の作成と、45°のつなぎを木工用ボンドも用（もち）いて締結
Ｌ字の金具を取り付けて木工用ボンド締結



おしまい
