No.483 【羽目板ライン ⑬ 】 Ｔ型の金具を取り付けた疑似柱の下側の壁面に施工する為の羽目板を製作



羽目板に突入！

本日もよろしくお願いします！！

まずは、羽目板の全長を統一する事を含めてカットする数値を決めます。

青枠の壁面の上下に羽目板を締結する用意として準備した横枠を参考に、導き出された数値が２８０ｍｍとなりました。

長さを280ｍｍ

疑似柱の製作途中で羽目板の加工まで終わらせておいたので、今回は節を取り除くように『無垢板』の部分だけを厳選して切りそろえていきます。

節を回避して取り出した無垢材

カットして切り出した板材を実際に取り付ける位置に並べてみると、１０枚の羽目板が出来ました。

ここで一番左の羽目板を隣の『羽目板ライン』と繋がるようにする為に、仮付けしみようとした所・・・・・

他の材料に干渉しましたｗｗ

１０枚並べた羽目板

下の写真を撮影するために廃材を積み重ねて羽目板を保持。

干渉している位置

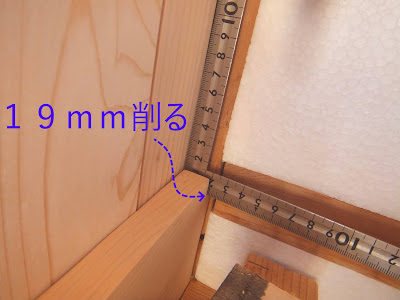

干渉の長さを図る際に、差し金を取り付ける壁面に当て数値がのぞき込んでいる１９ｍｍの目盛りを参照することで削る深さを確定しました。

１９ｍｍ削る

高さは２ｍｍ！！

ほんの少しの事で取り付け位置に入らなかったのですが、意外とジャストで切り続ける事の難しさは分かってきているので、これも経験だと思ってさっと仕上げてしまいました。

おしまい

←前回へ　　次回へ→

No.482 【羽目板ライン ⑫ 】 Ｔ型の金具を取り付けた疑似柱を壁面に施工



疑似柱の金具合計４か所

本日もよろしくお願いします！！

写真の撮影の関係で、上の写真では金具が２か所分しかありませんが、今回の取り付けでは疑似柱を２本施工するので（L字状に）その合計が４か所となっております。

それでは、まずは１本目の疑似柱となる縦ラインの化粧柱のネジ固定部分を隠すように設置。

T型の金具の上２か所のネジ穴をドリルで穴あけをし、１６ｍｍのネジで固定していきます。

ドリルの穴あけ後ネジ締め前

壁面の枠材とT型の金具との距離が気にはなりますが、ネジ締結後は意外としっかりと溝にはまっています。（ここは）


次の金具の位置は、壁面とのかみ合いが良かったのか固定前から溝にはまっているので、安心してネジ締めを実行。

ネジ締結前

ネジ締結後

一番最後の金具が問題でした・・・

見た目では同じように固定できそうなのですが、T型の金具と壁面の柱が全体的に離れてしまっています。

一応そのままの状態でネジ固定を試してみたのですが、やはり疑似柱側の面が離れた状態で上の２か所のネジが無理やり取り付いている見た目だったので、改善策を導入！！

全体に隙間

隙間のある方に

長い材料と『ジャッキさん』を久しぶりに投入しました！！

１人で固定したので、長い材料は不安定ではありますが、『ジャッキさん』
が伸びきるまで、ネジの箱（３段重ね）の上で待機してもらいことに。

壮大なシステム？

疑似柱側には傷がつかないように、保護の代わりと『ジャッキさん』の尺を稼ぐために、少しだけ厚めの材料（45ｍｍ）を投入。

T型の金具の位置を見てもらうと分かるように、壁面の溝に気持ち良く収めることが出来ましたので、固定してしまします。

保護材料と『ジャッキさん』

さらに拡大

今回は、羽目板の上側にある疑似柱の固定と、水平器が乗っいる疑似柱のラインをT型の金具で施工してみましたが、取り付けた材料の上に乗ることは無いと思うので、強度の心配はせずに済みそうです。

T型の金具で固定した疑似柱ライン

おしまい

←前回へ　　次回へ→

No.481 【羽目板ライン ⑪ 】 Ｔ型の金具を埋め込む溝を、壁面の枠材に加工していく



金具の埋め込む溝の位置

本日もよろしくお願いします！！

前回から始まったＴ型の金具を使用して、疑似柱と化粧板を固定する挑戦の続きとなる、金具を壁面の枠に入れる位置に溝を掘っていきます。

イメージが伝わり難（にく）い所であることから、まずは溝の完成したものを準備しました。

Ｔ字の溝

T字の溝の中に金具を置いてフラットな状態なっていると深さとしては丁度良いと思います。

T型の金具の上側2つの穴が壁側の固定に使い、下側３個の穴を疑似柱ないし化粧板の固定に使用します。

T金具を置く

この段階で縦ラインの化粧板は固定可能なので、T金具を製作中ですがササっと固定していきます。

固定位置は上下１か所筒の合計２か所をネジ固定しました。

ネジの長さは４５ｍｍを使い、材料の中心を固定基準としておきました。

化粧板側を固定

仮置きしている疑似柱を外して固定

疑似柱の固定位置に印をつけて外し、あらかじめ追加で皿をとっておいたところに１６ｍｍの（羽目板に使用しているネジ）で締め付けていきます。

疑似柱側のネジ固定

壁側の溝は外す前にT型の金具を置いた状態で、金具全体をなぞる事で罫書き入れ３か所の穴の開いている位置は金具の幅を測定して追加で線を書きます。

加工道具はノミを使用。

T型の溝加工

断熱材をはめ込む為に作っておいた枠だったことから、T型の金具の登場は想定外。

その為、固定箇所が限定されており、それぞれの疑似柱で２か所ずつの取り付けとなりました。

強度は、今後のブログで取り付けた時に判明するはずなので、それまではどうなるかわかりません（汗）

T型の金具の固定前の確認

おしまい

←前回へ　　次回へ→

No.480 【羽目板ライン ⑩ 】 今までダボで固定していた化粧板と疑似柱の施工方法を、新たにＴ型の金具を採用して固定に挑戦



前回までの部品作り

本日もよろしくお願いします！！

化粧板と疑似柱をダボで固定する方法で今まで進めてきましたが、どうしても『外れてしまう可能性を払拭（ふっしょく）』することが出来なかった事から、何とかネジ固定する方法を考えていたところ、T型の金具に出会ってしまいました。

そこで、４枚で１００円位の商品を３セット（３００円）分を準備して施工する方法を模索していきます。

T型の金具

拡大したT型

この商品で失敗したところは、手始めに粘着テープで固定して売っている商品だった為、『ねばねば』をはがす作業から始める所でした（汗

後日談ですが、４枚入りのビニールの袋で売っている店もあったので、粘着テープ除去を避けたい方はそちらをお勧めします。むしろ、今度からは私もそこから購入しますｗｗｗ

無水エタノールで粘り除去

それでは本題に入り、まず金具の皿の方向を確認します。

今回の私のとる方法では皿の位置がある程度重要となっているので、まずはそこからの説明に入ります。

T型を縦側２か所はもともとの皿を使用し壁側の断熱材をはめ込んでいる枠に取り付ける為に使い、横ラインとなる３個の穴を部品（化粧板・疑似柱）の固定に使用します。

ここで問題なのが、化粧板と疑似柱側の皿の位置が逆となる為、新たに皿をとる必要がある点です。

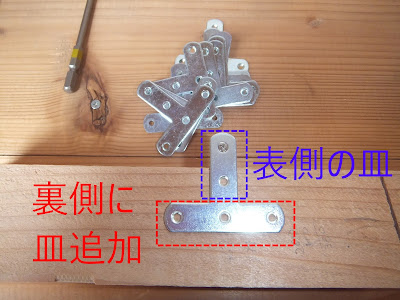

赤枠の３個に皿を追加

T型を裏返して皿とり

実際に疑似柱の１か所を参考にして、取り付けた過程として置いてみました。

写真を見ての通り上の２か所の穴が壁面の枠にネジ固定できるようになっており、この上から石膏ボードなり羽目板なりで隠してしまうと分からなくなる仕様となっています。

素人の考えなので、今後どうなるかわかりませんが、このまま化粧板と疑似柱を施工していこうと思います。

それでは、本日はここまでとします！

おしまい

←前回へ　　次回へ→

No.479 【羽目板ライン ⑨ 】 縦方向の化粧板の溝に合致する溝を化粧板側と疑似柱側に作成



溝つくり開始

本日もよろしくお願いします！

まずは疑似柱側の溝を作るために、縦ラインの化粧板を水平器で測定した際につけた印を基準に、深さを１８㎜を目指して溝を掘り進めました。

疑似柱の下側は羽目板を並べていく予定なので、貫通してしまうと変な隙間が見え隠れしてしまう為、必要な加工しかしていません。

疑似柱：深さは１８㎜の溝

縦ラインの化粧板のはめ込みは、疑似柱を実際に取り付けた位置の配置しな事には出来上がりが良いのか分からないので（あたりの壁の歪みにより幅が広い為）再セットして待機。

疑似柱を再セットして待機

続いて、縦ラインの溝を加工していきます。

切り込みは予め１８㎜幅で作り、深さは９㎜で重なりの合計が１８㎜になるようにしておきました。

後は、ノミで少し厚めに加工しながら調整を行い先ほどの疑似柱に差し込む準備をします。

加工前の縦ライン溝

加工後の縦ラインの溝

疑似柱の溝をめがけて！

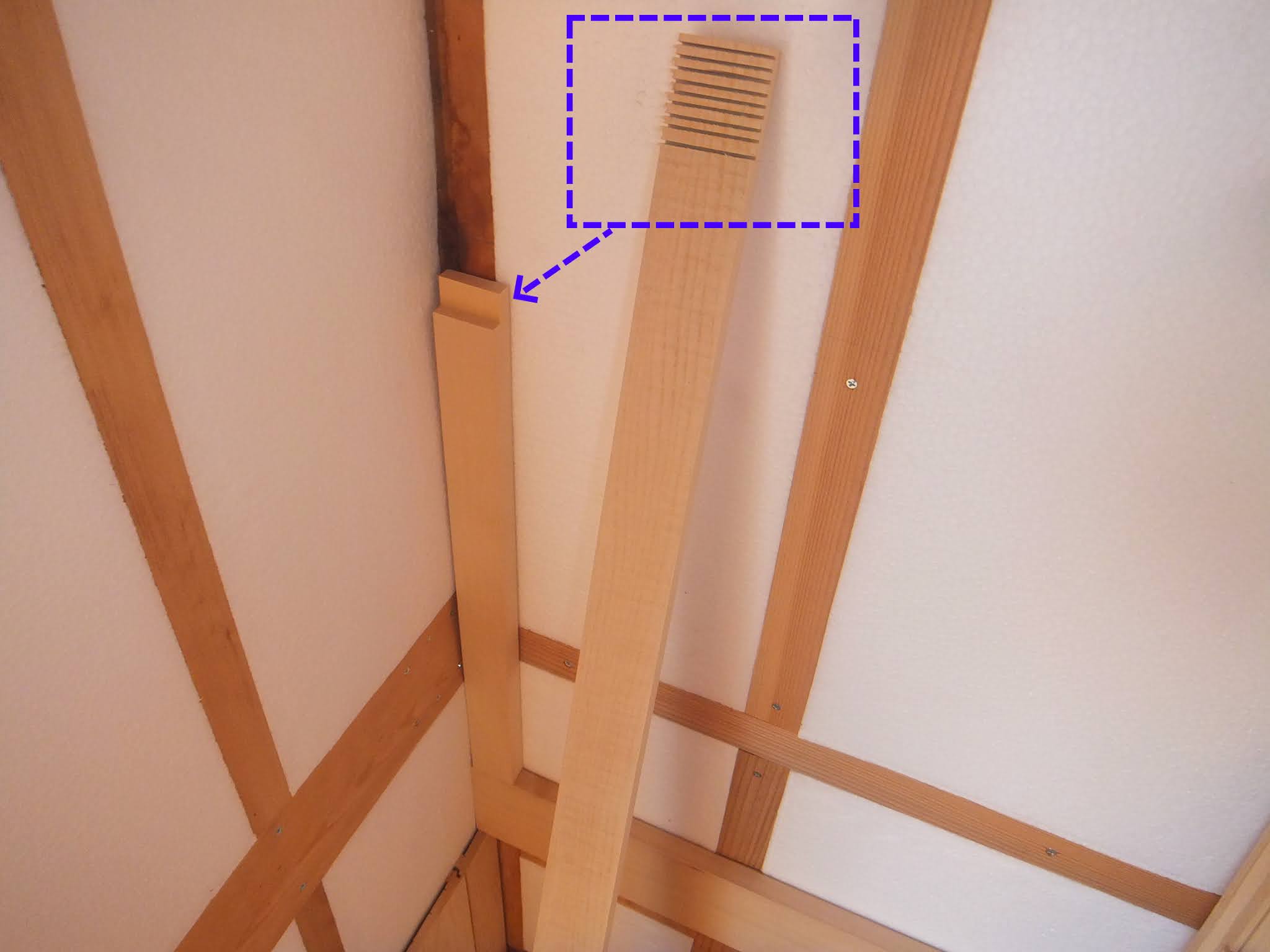

縦ラインの化粧板を矢印の方向に差し込むことで、今まであった古い柱が隠れました。

今度は、化粧板側の溝を作っていくのですが、その工程は次回に持ち越します。

（縦ラインの溝加工は終えています）

それではまた～

縦ラインのはめ込みと、化粧板側溝の加工前

おしまい

←前回へ　　次回へ→

No.478 【羽目板ライン ⑧ 】 疑似柱と化粧板を並行に取り付けた、連結箇所となる縦方向の化粧板を作成



疑似柱と化粧板の連結箇所

本日もよろしくお願いします！

上の写真の矢印位置に、上まで続く縦ラインの化粧板を作るのですが、横ラインを主として進めていく予定となっている為、横ラインが決まるごとに縦ラインを作る方向で進めていきます。

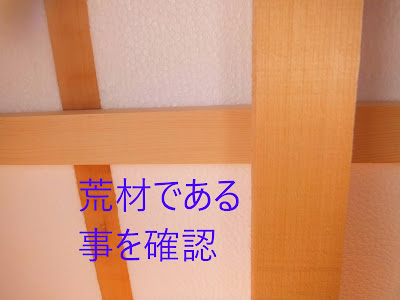

使用する材料は荒材の４５㎜×１８㎜

壁面が多少（かなり）歪んでいるため、ここで水平器の縦側を測定する機能を使い、疑似柱の溝堀り位置と化粧板の溝堀位置に印をつけておきます。

縦ラインの化粧板が長いのは、上下に１８㎜の位置に９㎜の深さで溝を掘り疑似柱と化粧板の下側に入れ込むため。

縦方向に水平器で測定

拡大

材料の端となる幅１８㎜の位置に罫書き線をいれ、丸鋸の刃の出を９㎜に設定したらカットをする為に外に出動。

罫書き位置

深さ９㎜に切れ込み

縦方向の化粧板の溝を切っただけでは、疑似柱側と化粧板側の溝がまだ制作されていないので、取り付けができません。

なので、溝の端をそれぞれの端に合わせることで、長さがあっているか確認。

次回は、疑似柱と化粧板の溝を作っていきます。

縦側の化粧板の長さ確認

おしまい

←前回へ　　次回へ→

No.477 【羽目板ライン ⑦ 】 荒材から羽目板の準備と並行して化粧板も準備



羽目板と化粧板の材料となる荒材

本日もよろしくお願いします！

取り付ける壁面は変わりますが、羽目板のラインの続きとなるのは変わらない為、節の付いている材料の中から節を回避した際に、必要な長さの取れるものを選択してカットしていきます。




その際に、短くカットしてしますとCクランプの固定回数が増えてしまうことから、2枚で１セット位の気持ちで、取捨選択を行っていきます。

出来るだけきれいな部分を残して

一番奥側に見える細かい材料が乗っているものは、残り材として保存。


※羽目板作りは、今回も変更が無いので過去のリンクを置いておきます。※

カットを終えた荒材

羽目板の荒材と共にカットしておいた化粧板（荒材）を、水平器を導入して予定していた場所に仮配置。

水平器と化粧板

上の写真では分かりにくいですが、右側面に取り付けている板の上端（うわば）に合わせるように配置し、下の羽目板の上に施工する予定の疑似柱と並行になるように位置決め。

平行に調整

化粧板の位置決めを終え、荒材から切り出した板を羽目板に昇華させる為の加工を終えた板材を置いて本日は終了とします。

それではまた～

羽目板の裏目面に歪み防止溝ライン付き

おしまい
